Trong dây chuyền sơn thân vỏ ô tô, đặc biệt là khu vực Pretreatment (tẩy dầu – rửa – phốt phát) và ED/CDC (electrodeposition), việc lựa chọn hệ thống băng tải nhúng phù hợp ảnh hưởng trực tiếp đến chất lượng sơn, độ ổn định của line và tổng chi phí vận hành.
Trong số các công nghệ hiện nay như RoDip, VersaDip, Skid + Hoist, thì Pendulum Conveyor của Eisenmann (Đức) được xem là giải pháp tối ưu nhất về độ bền – tín cậy – chi phí đầu tư – chi phí bảo trì.
Pendulum Conveyor vận hành dựa trên một nguyên lý cực kỳ thông minh nhưng đơn giản:
➡️ Dùng biên dạng “con lắc” của xích treo để điều khiển xe đi xuống bể và đi lên khỏi bể.
Không robot.
Không xi-lanh.
Không servo điều khiển.
Nhờ đó, hệ thống chạy ổn định 24/7, duy trì chất lượng ED đồng đều, và trở thành lựa chọn hàng đầu của nhiều OEM trên thế giới.

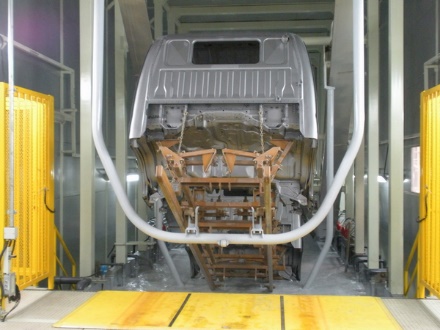

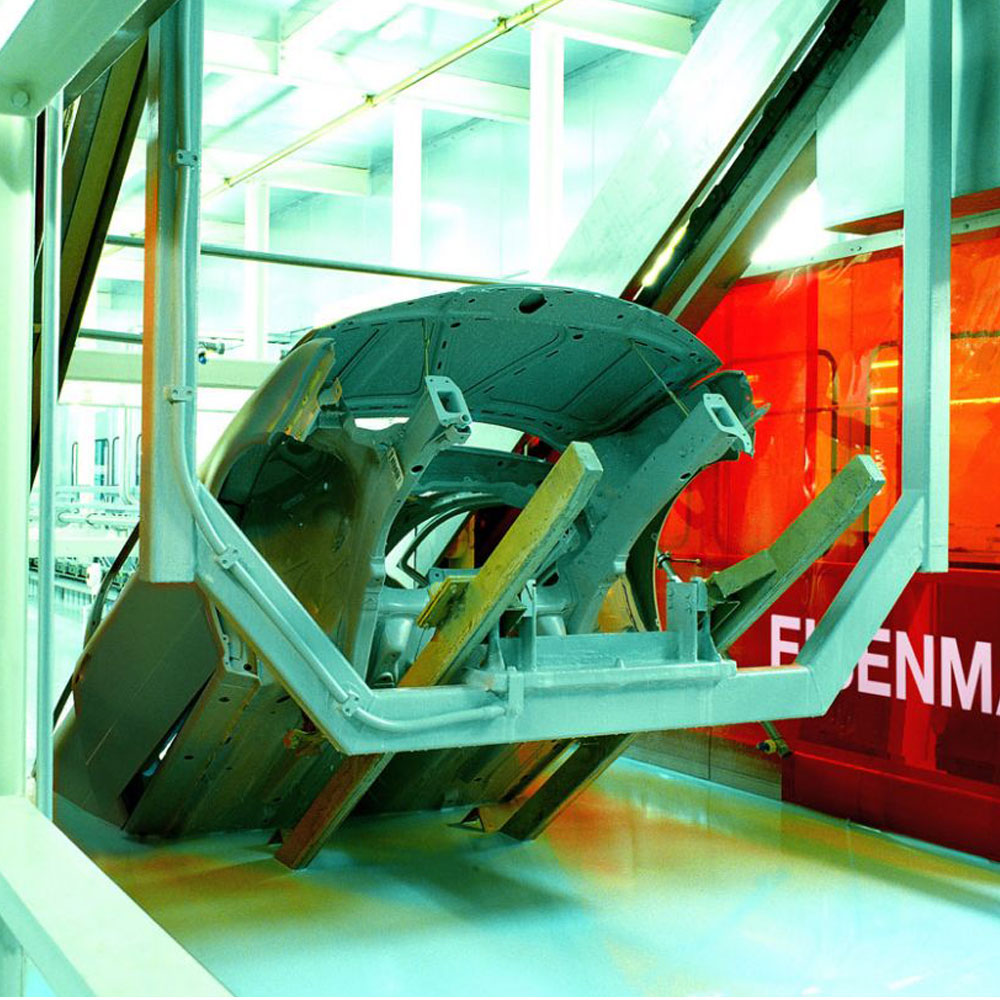

Pendulum Conveyor là một hệ thống băng tải nhúng dạng con lắc, được dùng trong các bể xử lý của dây chuyền sơn ô tô.
Xe được treo cố định trên móc, sau đó được băng tải kéo liên tục qua các bể hóa chất.
Khi xe di chuyển vào đoạn ray dốc xuống, xe sẽ tự chìm vào bể.
Khi qua đoạn ray dốc lên, xe tự đi lên khỏi bể.
Không có bất kỳ thiết bị thủy lực hay cơ cấu quay đảo phức tạp nào.
Tất cả hoạt động dựa vào đường cong được thiết kế chính xác của ray dẫn hướng.
Dễ kiểm soát
Ít hư hỏng
Vận hành ổn định từ ngày này qua tháng khác
Tiết kiệm chi phí đầu tư và chi phí bảo trì
Đây chính là triết lý “Simple & Robust” – đơn giản và bền bỉ – của Eisenmann.
Hệ thống gồm 5 thành phần chính:
Đây là “trái tim” của hệ thống.
Xích được thiết kế để:
mang được tải trọng xe (700–1.200 kg)
chịu ăn mòn
tạo ra chuyển động nhúng/nâng chính xác
Thân xe luôn được treo roof-up, tức phần nóc hướng lên trên.
Thiết kế giúp:
giảm cuốn khí khi nhúng
tăng chất lượng ED
tối ưu dòng chảy hóa chất
Đây là nơi “thiết kế thông minh” thể hiện rõ nhất.
Ray tạo hình con lắc để quyết định:
độ sâu nhúng
tốc độ trồi lên
tránh rung lắc
hạn chế tạo bọt trong bể
Pendulum phù hợp với mọi bể hóa chất Eisenmann:
Degrease
Rinse
Zinc Phosphate
Rinse DI
ED bath
Ultrafiltration rinse
Chỉ cần 1 hệ thống drive đơn giản để vận hành toàn bộ line.
Quy trình hoạt động gồm 5 bước:
Thân xe được móc treo cố định
Băng tải kéo xe liên tục, không giật
Vào đoạn dốc → xe tự động chìm xuống bể
Trong bể, xe được giữ đúng thời gian để đảm bảo quá trình hóa học hoàn chỉnh
Khi qua dốc lên → xe nhẹ nhàng đi lên khỏi bể, sang bước tiếp theo
Tất cả nhúng – nâng – chuyển động diễn ra tự nhiên theo biên dạng ray
Không có thiết bị chuyển động phức tạp → bảo trì cực thấp
Xe đi mượt → bể ED không tạo bọt, không gây lỗi lỗ khí (voids)
Do không dùng thủy lực hay servo → hệ thống hầu như không có điểm gãy.
Nhiều nhà máy vận hành 10–15 năm mà không phát sinh sự cố lớn.
So với RoDip hoặc VersaDip, chi phí giảm từ 30–50%.
Đây là lý do hệ thống rất phù hợp cho:
nhà máy vừa
nâng cấp dây chuyền cũ
mở rộng line trong ngân sách hạn chế
Điểm quan trọng của ED là:
không tạo bọt
không cuốn khí
phủ đồng đều ở các vùng kín
Pendulum đảm bảo:
xe đi êm → không làm dao động bể
luôn giữ đúng tư thế → dòng chảy ED chuẩn
Chỉ cần bảo trì:
xích treo
ray dẫn
motor kéo
Tổng chi phí bảo trì thấp nhất trong tất cả công nghệ dip.
Đặc biệt phù hợp cho nhà máy muốn:
nâng cấp từ Overhead Hoist cũ
mở rộng line ED
tăng chất lượng nhưng không muốn phá dỡ nhà xưởng
| Hệ thống | Ưu điểm | Nhược điểm | Giá đầu tư |
|---|---|---|---|
| Pendulum Conveyor | Bền – rẻ – đơn giản – ED ổn định | Không xoay đảo được thân xe | Rẻ nhất |
| RoDip (Dürr) | Chất lượng cao nhất – xoay đảo hoàn toàn | Rất phức tạp – giá cao – nhiều bảo trì | Cao |
| VersaDip | Xoay được 40–60° | Vẫn phức tạp hơn Pendulum | Trung bình |
| Skid + Hoist | Phổ biến | Hao mòn cao – rung – dễ lỗi ED | Rất cao |
Pendulum phù hợp nhất cho nhà máy muốn tối ưu chi phí và độ bền.
Pendulum được sử dụng trong:
Nhà máy ô tô từ 30.000 – 120.000 xe/năm
Nhà máy xe bus – xe tải
Các dây chuyền nâng cấp Pretreatment & ED
Nhà máy cần vận hành liên tục 24/7
Dự án retrofit tiết kiệm chi phí
Đây là giải pháp đặc biệt phù hợp cho thị trường Đông Nam Á và Việt Nam, nơi các nhà máy cần hệ thống bền – ổn định – dễ vận hành – chi phí hợp lý.
Pendulum Conveyor của Eisenmann là lựa chọn lý tưởng khi doanh nghiệp cần một hệ thống:
Hoạt động ổn định
Chất lượng ED tốt
Giá đầu tư thấp
Chi phí bảo trì tối thiểu
Dễ vận hành – dễ mở rộng – dễ nâng cấp
So với các công nghệ phức tạp hơn, Pendulum mang lại tỷ lệ hoàn vốn (ROI) tốt hơn, giúp doanh nghiệp tối ưu chi phí nhưng vẫn đảm bảo chất lượng sơn theo tiêu chuẩn quốc tế.
