1. Tổng quan E-CUBE — Công nghệ lọc bụi sơn khô tiên tiến của Eisenmann

E-Cube là hệ thống lọc bụi sơn khô (dry separation system) tiên tiến được phát triển bởi Eisenmann GmbH – Đức. Công nghệ này không sử dụng nước – không hóa chất – không tạo bùn thải, nhưng vẫn đạt hiệu suất tách bụi sơn >99%, vượt trội so với hệ thống màng nước truyền thống.

- Hệ thống lọc sơn không dùng nước được ứng dụng trong các phòng sơn ô tô, xe tải, xe nông nghiệp, đồ nhựa, thiết bị công nghiệp và các dây chuyền sơn robot tự động. Đây là công nghệ đang được nhiều nhà máy lớn tại châu Âu, Mỹ và châu Á sử dụng, hướng đến mục tiêu “Simple – Sustainable – Efficient”.

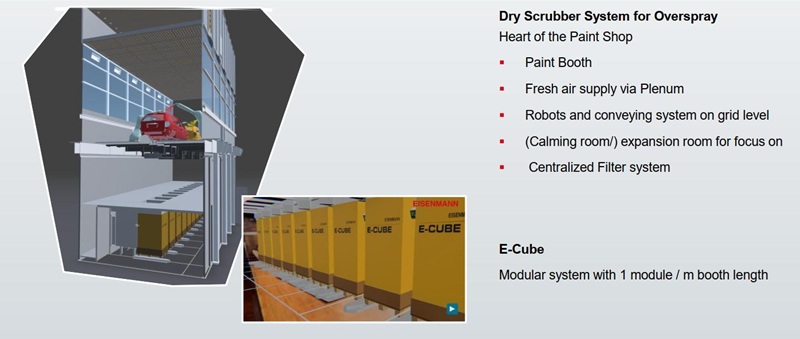

2. Cấu trúc hệ thống E-CUBE – trái tim của phòng sơn hiện đại

Hệ thống E-CUBE nằm ở trung tâm buồng sơn, bao gồm:

• Buồng sơn – khu vực robot hoặc kỹ thuật viên thực hiện quá trình phun sơn.

• Hệ thống gió cấp qua Plenum – cung cấp luồng khí sạch và ổn định từ trần xuống.

• Robot phun sơn và băng tải tầng lưới – đảm nhiệm thao tác sơn tự động và vận chuyển sản phẩm.

• Buồng giãn nở (Expansion Room) – giúp luồng khí được ổn định và tập trung đều xuống khu vực lọc.

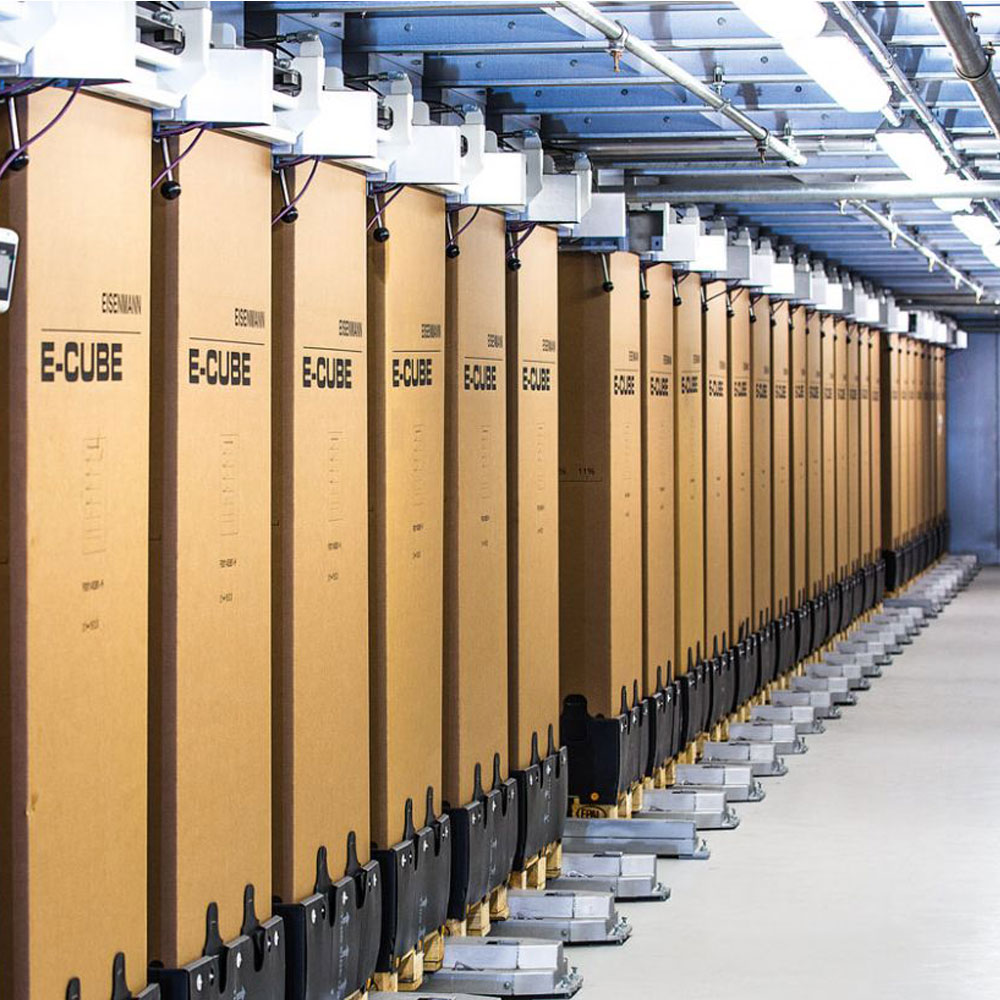

• Hàng module lọc E-CUBE chạy dọc chiều dài buồng sơn – mỗi mét chiều dài bố trí một module, tạo thành hệ thống lọc bụi sơn khép kín và liên tục.

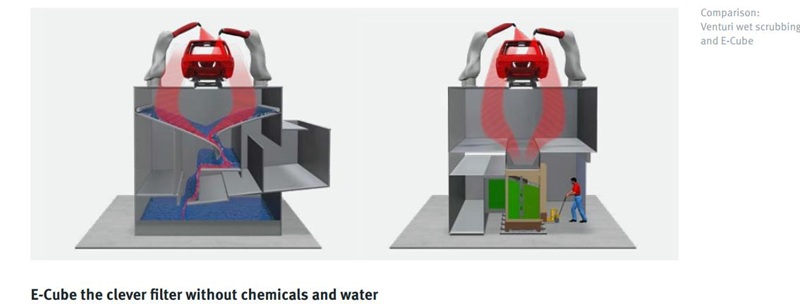

3. Vấn đề của công nghệ màng nước Venturi – Lý do E-Cube ra đời

Hệ thống màng nước Venturi tồn tại nhiều nhược điểm:

❌ Tốn nước – tốn điện – tốn hóa chất

• Mỗi ngày tiêu thụ hàng trăm đến hàng nghìn lít nước

• Dùng hóa chất keo tụ, chống tạo bọt, diệt khuẩn

• Tăng chi phí xử lý nước thải & bùn thải

❌ Tạo bùn sơn – mùi – vi khuẩn

• Bùn thải phải thu gom xử lý theo tiêu chuẩn môi trường

• Bể nước dễ nhiễm khuẩn → mùi khó chịu

• Nhân viên phải tiếp xúc môi trường độc hại

❌ Hệ thống phức tạp – chiếm diện tích lớn

• Nhiều bơm, bể lắng, đường ống

• Bảo trì tốn kém và phải dừng dây chuyền

=> Chính những nhược điểm này làm các nhà máy bắt đầu chuyển sang hệ thống lọc bụi sơn khô.

4. Cơ chế hoạt động của E-Cube – Giản lược nhưng cực kỳ hiệu quả

E-Cube hoạt động theo công nghệ tách bụi cơ học hai tầng:

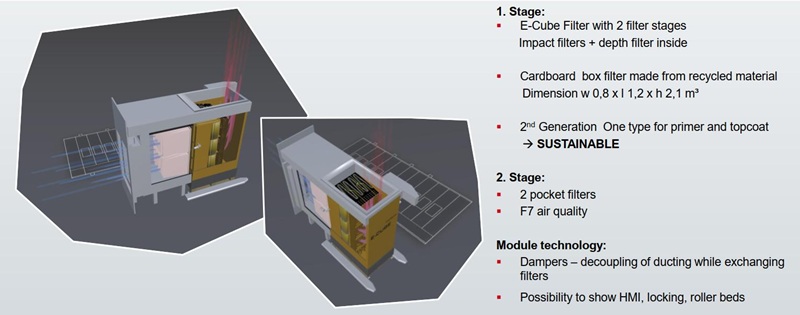

4.1. Tầng 1 – Hộp lọc E-Cube (cardboard box filter)

Hộp lọc E-CUBE là thành phần quan trọng nhất của hệ thống, với các đặc điểm nổi bật sau:

• Được làm bằng giấy tái chế, thân thiện môi trường, kích thước tiêu chuẩn 0.8 × 1.2 × 2.1 m, dễ vận chuyển và thay thế bằng xe nâng tay.

• Cấu trúc lọc dạng hybrid nhiều tầng, bao gồm:
  Lọc bề mặt → lọc trung gian → lọc sâu (depth filter), giúp giữ lại sơn dư một cách hiệu quả và đồng đều.

• Sử dụng chung cho cả sơn lót (primer) và sơn phủ (topcoat), giúp giảm tồn kho và đơn giản hóa quản lý vật tư.

• Khả năng chứa bụi sơn lớn, tùy mức độ sản xuất có thể sử dụng liên tục từ vài ngày cho đến vài tuần trước khi cần thay mới.

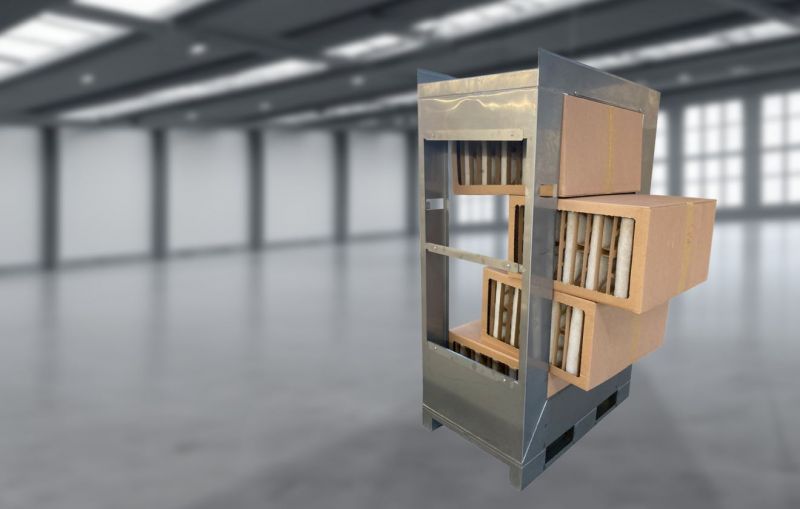

4.2. Tầng 2 – Pocket Filter F7

Lọc lại bụi mịn, đạt tiêu chuẩn khí sạch < 1 mg/m³, sạch gấp 3 lần so với Venturi.

4.3. Vận hành thông minh – Module đo áp suất & tự động “đóng/mở” khi thay lọc

Hệ thống E-Cube được trang bị các module lọc thông minh, giúp việc vận hành và thay lọc trở nên cực kỳ đơn giản và an toàn. Mỗi module được tích hợp:

• Cảm biến đo áp suất để theo dõi tình trạng lọc theo thời gian thực

• Thuật toán tính toán lưu lượng gió và tuổi thọ bộ lọc, giúp biết chính xác khi nào cần thay

Khi đến thời điểm thay lọc, thao tác thực hiện rất nhanh:

1. Nhấn nút “Undock” trên màn hình HMI

2. Damper tự động đóng lại, cách ly module khỏi luồng khí

3. Xi lanh mở ra, module tách khỏi hệ thống

4. Kéo bộ lọc ra bằng xe nâng tay và thay bộ lọc mới

5. Toàn bộ thời gian chỉ mất khoảng 5 phút

Đặc biệt quan trọng:

Dây chuyền sơn không cần dừng hoạt động trong quá trình thay lọc.

Đây là ưu điểm vượt trội mà các hệ thống phòng sơn dùng màng nước hoàn toàn không thể làm được, vì hệ thống nước phải dừng, ngắt bơm, xử lý hồ và nhiều công đoạn phức tạp.

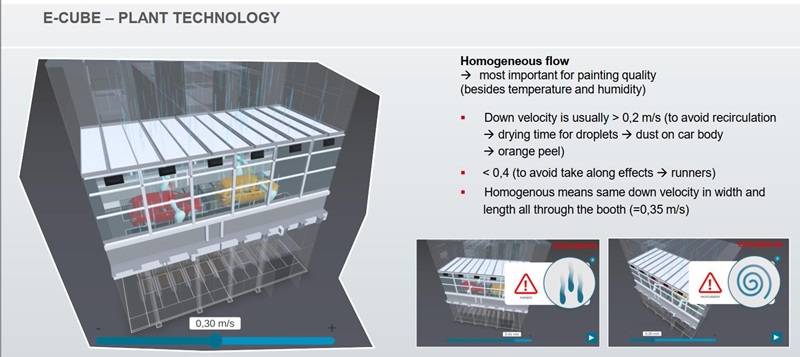

5. Luồng khí đồng nhất – Bí mật tạo nên chất lượng bề mặt sơn

Trong buồng sơn, tốc độ gió từ trần xuống là yếu tố quyết định đến chất lượng bề mặt:

• Tốc độ tiêu chuẩn phải duy trì trong khoảng 0,2 – 0,4 m/s.

• Nếu tốc độ gió thấp, bụi không được kéo xuống kịp thời → bụi rơi lên bề mặt → xuất hiện hiện tượng orange peel (da cam).

• Nếu tốc độ gió quá cao, lực gió cuốn theo hạt sơn → làm sơn bị kéo trôi, gây lỗi chảy sơn (runs).

Hệ thống E-Cube được thiết kế để duy trì luồng gió ổn định và đồng đều khắp toàn bộ buồng sơn, với tốc độ lý tưởng khoảng 0,35 m/s.

Nhờ sự đồng nhất này, buồng sơn đạt được:

• Chất lượng màng sơn ổn định

• Giảm thiểu lỗi bề mặt

• Lặp lại chất lượng cao giữa các lần phun

6. E-CUBE tiết kiệm năng lượng – Điểm mạnh nhất (giảm tới 42%)

Hệ thống E-Cube giúp tiết kiệm đến 42% năng lượng HVAC (Heating – Ventilation – Air Conditioning), nhờ các yếu tố sau:

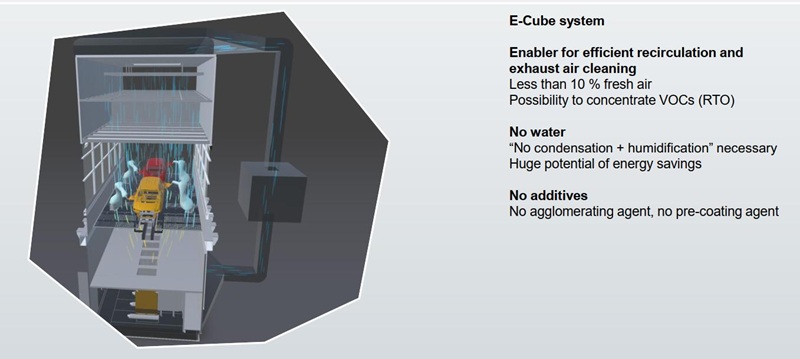

• Không sử dụng nước, nên không phát sinh hơi ẩm và nhiệt từ hồ nước như hệ thống màng nước. Điều này cho phép tuần hoàn gió (recirculation) thay vì phải thải toàn bộ ra ngoài.

• Giảm đáng kể tải cho hệ thống làm lạnh – sưởi – xử lý khí như chiller, heater và AHU, vì lượng khí cần điều hòa được giảm mạnh.

• Không phải làm lạnh hoặc xử lý 100% khí tươi, do phần lớn không khí trong buồng sơn đã được lọc sạch và có thể quay vòng ngay.

Nhờ đó, E-Cube mang lại hiệu quả tiết kiệm năng lượng rất lớn cho các nhà máy sản xuất ô tô và các dây chuyền sơn quy mô lớn, nơi chi phí vận hành HVAC chiếm phần lớn tổng chi phí của phòng sơn.

7. Chi phí đầu tư thấp hơn 24% và gần như không bảo trì

• Không cần bể nước, bể lắng, bơm, đường ống hóa chất

• Không cần nhân lực vận hành hóa chất

• Không phải xử lý bùn thải độc hại

• Lắp đặt dễ trong không gian chật (brownfield)

=> Đây là lý do E-Cube đang được ưu tiên trong các dự án phòng sơn mới và nâng cấp.

8. E-CUBE so với các công nghệ lọc bụi sơn khác tại Việt Nam

8.1. So với phòng sơn màng nước

8.2. So với lọc khô giấy thông thường

9. Lợi ích của E-Cube đối với thị trường Việt Nam

✔ Không dùng nước → không tạo bùn thải

✔ Không hóa chất → an toàn môi trường & con người

✔ Tiết kiệm điện → giảm chi phí vận hành

✔ Không mùi, không tiếng ồn từ bơm

✔ Thay lọc cực nhanh → không dừng dây chuyền

✔ Giảm chi phí đầu tư ban đầu

✔ Thích hợp với xưởng 3S/4S, gara cao cấp, nhà máy OEM

Trong điều kiện khí hậu nóng ẩm và giá điện ngày càng tăng tại Việt Nam, E-Cube là giải pháp phù hợp nhất cho phòng sơn công nghiệp hiện đại.

10. Tương lai: RE-Cube – Bộ lọc tái sinh

Eisenmann đang nghiên cứu và phát triển RE-Cube, phiên bản nâng cấp của bộ lọc E-Cube với khả năng tái sử dụng nhiều lần nhờ ứng dụng công nghệ pyrolysis (nhiệt phân).

Những lợi ích nổi bật của RE-Cube:

• Có thể tái sử dụng bộ lọc sau khi được xử lý bằng quy trình nhiệt phân

• Giảm đáng kể lượng rác thải phát sinh từ quá trình thay hộp lọc

• Cắt giảm chi phí vận hành dài hạn, vì số lần phải thay lọc ít hơn

• Nâng cao tính bền vững & giảm phát thải CO₂, phù hợp các tiêu chuẩn môi trường khắt khe

RE-Cube được xem là bước tiến quan trọng hướng tới mô hình sản xuất xanh, đặc biệt phù hợp cho các nhà máy đang theo đuổi mục tiêu ESG (Environment – Social – Governance) và chuyển đổi sang công nghệ sạch, tiết kiệm tài nguyên.

11. KẾT LUẬN – Vì sao E-Cube là lựa chọn số 1 cho phòng sơn hiện đại?

SIMPLE – SUSTAINABLE – EFFICIENT là triết lý cốt lõi xuyên suốt :

• Đơn giản hóa vận hành (Simple): Dễ vận hành – dễ bảo trì – ít lỗi – không cần kỹ thuật cao.

• Bền vững (Sustainable): Giảm tác động môi trường – phù hợp xu hướng ESG – dễ đạt tiêu chuẩn môi trường quốc tế.

• Hiệu quả (Efficient): Chi phí thấp hơn – chất lượng cao hơn – sản lượng ổn định – lợi nhuận tăng.

E-Cube là giải pháp tối ưu cho:

• Nhà máy sản xuất ô tô – xe máy

• Gara cao cấp, detailing premium

• Xưởng sơn 3S – 4S

• Nhà máy công nghiệp sơn nhựa, sơn kim loại...
