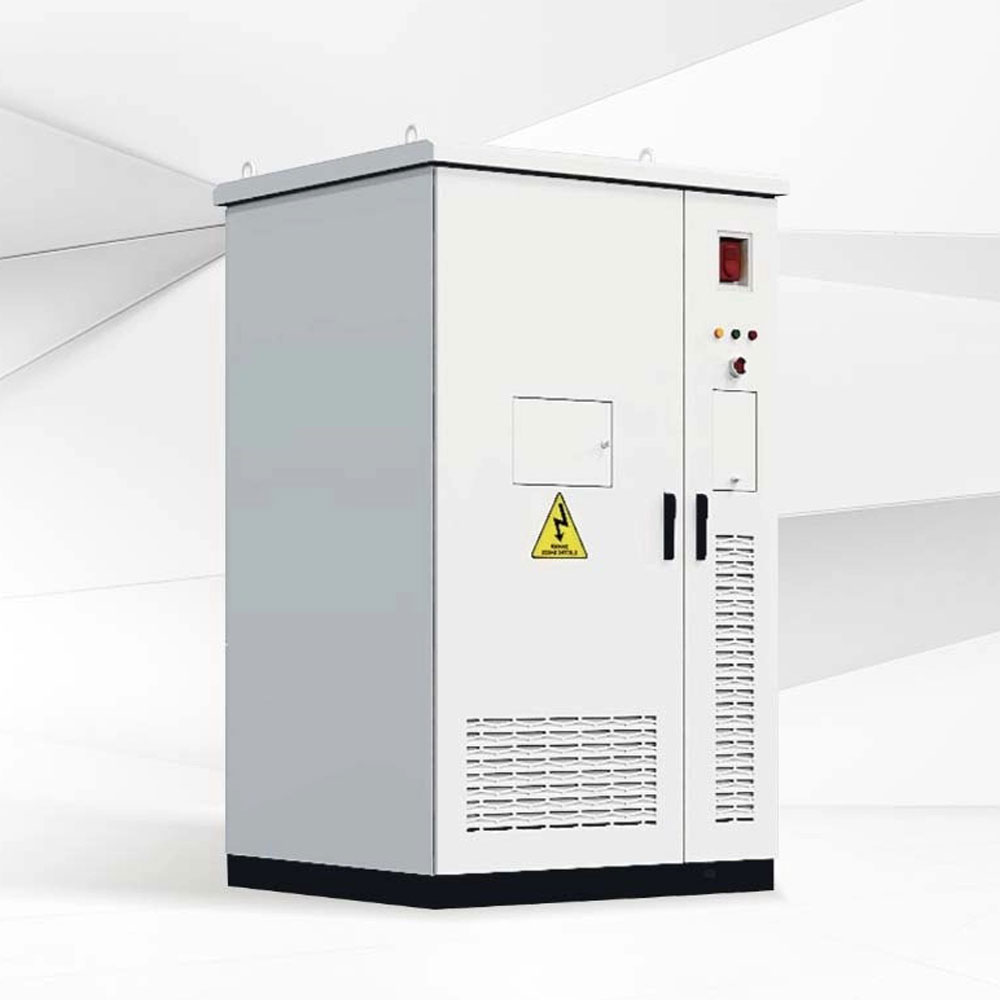

HỆ THỐNG LƯU TRỮ NĂNG LƯỢNG BESS100/E215 – GIẢI PHÁP BESS SEMI-SOLID AN TOÀN CHO NHÀ MÁY & TRẠM SẠC

Điểm nổi bật của BESS100/E215 nằm ở ba yếu tố quan trọng:

• An toàn vượt trội nhờ công nghệ pin bán rắn và hệ thống PCCC bằng aerosol 2 cấp.

• Độ ổn định – tuổi thọ cao với 7000 lần sạc/xả ở độ sâu xả 95%.

• Tích hợp đầy đủ PCS, EMS, BMS, hệ thống làm mát chất lỏng trong một tủ gọn gàng, tiết kiệm diện tích và dễ triển khai.

1. Công nghệ pin bán rắn (Semi-Solid LFP) – Yếu tố tạo khác biệt

Pin bán rắn là thế hệ nâng cấp của pin Lithium iron phosphate (LFP) truyền thống. Theo tài liệu kỹ thuật, cell pin LFP bán rắn của Qingtao sử dụng:

• Lớp phủ điện giải rắn nano-gốm LLZO giúp tăng khả năng chịu nhiệt và chống phân hủy.

• Khả năng chống đoản mạch và chống lan truyền nhiệt tốt hơn pin LFP thông thường.

• Giảm kháng nội → hiệu suất sạc/xả cao và ổn định hơn.

• Vòng đời lên tới 10.000 chu kỳ ở điều kiện tiêu chuẩn, vượt mức trung bình 3.000–6.000 chu kỳ của pin LFP truyền thống.

Các thông số của cell pin:

• Dung lượng: 280Ah

• Điện áp danh định: 3.2V

• Nhiệt độ làm việc: -20°C đến +55°C

• Hoạt động an toàn ngay cả khi bị va đập hoặc thủng màng ngăn

Công nghệ pin này đặc biệt phù hợp cho mô hình BESS công nghiệp, nơi yêu cầu an toàn và độ bền luôn đặt lên hàng đầu.

2. Cấu trúc tổng thể của hệ thống BESS100/E215

Theo tài liệu kỹ thuật, hệ thống gồm các thành phần chính sau:

2.1 Thông số tổng

• Dung lượng lưu trữ: 215 kWh

• Công suất làm việc: 100 kW

• Công suất cực đại: 110 kW

• Điện áp danh định: 768V

• Trọng lượng tủ: < 3 tấn

• Kích thước: 1415 × 1335 × 2214 mm

• Chu kỳ vòng đời: 7000 lần sạc/xả

• Mức bảo vệ: IP54 – chống bụi – chống nước mức cao

• Nhiệt độ môi trường: -25°C đến 50°C

2.2 Cụm pin (Battery Cluster)

• 5 module pin, mỗi module 48 cell

• 1 hộp điện áp cao (HV Box)

• Quản lý bởi BMS 2 tầng (BMU và BCU)

2.3 Bộ quản lý pin BMS

• Giám sát điện áp từng cell

• Giám sát nhiệt độ 24–48 điểm

• Cân bằng cell thụ động 100mA

• Tự động giảm công suất khi quá nhiệt

• Cắt mạch bảo vệ khi có lỗi cấp độ 2–3

Hệ thống BMS có vai trò như “bộ não” của toàn bộ BESS, đảm bảo vận hành ổn định, kéo dài tuổi thọ pin và ngăn ngừa sự cố nguy hiểm.

3. Bộ chuyển đổi năng lượng PCS 100 kW

PCS (Power Conversion System) là inverter hai chiều, chịu trách nhiệm biến đổi AC ↔ DC để sạc/xả hệ thống pin.

Thông số PCS nổi bật:

• Công suất: 100 kW

• Điện áp AC: 400V

• Điện áp DC: 600–900V

• Hiệu suất chuyển đổi: 98.2%

• Thời gian chuyển đổi sạc/xả: <10ms

• Cho phép 100% lệch pha 3 pha, không cần biến áp cách ly

• Hỗ trợ:

  • Chạy độc lập (off-grid)

  • Chạy kết nối lưới (on-grid)

  • Khởi động đen (black start)

  • Bù công suất phản kháng

  • Giảm sóng hài

PCS 100kW tương thích tốt với trạm sạc DC 60–120kW, đặc biệt trong khu vực không thể nâng công suất trạm biến áp.

4. Hệ thống làm mát bằng chất lỏng – yếu tố giúp tăng tuổi thọ pin

Theo tài liệu gốc, BESS100/E215 dùng hệ thống làm mát chất lỏng công suất 5kW, hoàn toàn tự động điều khiển bởi EMS:

Chế độ làm nóng

• Kích hoạt khi nhiệt độ cell < 7°C

• Dừng khi cell đạt 20°C

Chế độ làm lạnh

• Khi cell > 28–40°C tùy theo công suất PCS

• Dùng chất làm lạnh R134a

Ưu điểm vượt trội

• Đồng đều nhiệt độ trong cụm pin

• Ngăn lão hóa sớm

• Tăng tuổi thọ pin 20–30%

• Vận hành ổn định trong môi trường nóng ẩm

5. Hệ thống phòng cháy chữa cháy Aerosol 2 tầng

Một trong những điểm mạnh nhất của BESS100/E215 là hệ thống PCCC an toàn tuyệt đối, đạt chuẩn:

• UL9540A (chống lan truyền nhiệt)

• NFPA 855

• IEC 62933

5.1 PCCC cấp module (PACK)

• Mỗi module trang bị 1 thiết bị aerosol 20g

• Kích hoạt bằng nhiệt độ >170°C

5.2 PCCC cấp tủ (CABIN)

• 1 bộ aerosol 300g

• Kích hoạt khi có 3 yếu tố:

  • Khói

  • Nhiệt

  • Khí CO hoặc khí Hydro

Tủ có van xả áp cơ học để tránh nổ vỏ trong trường hợp áp suất tăng quá cao.

6. EMS – Hệ thống quản lý năng lượng thông minh

EMS của Qingtao được đánh giá là một trong những hệ thống điều khiển thông minh bậc nhất trong phân khúc BESS tủ nhỏ.

6.1 Giảm chi phí điện năng

• Sạc giờ thấp điểm

• Xả giờ cao điểm

• Cắt đỉnh (peak-shaving)

• Chống phát ngược lên lưới (zero-export)

6.2 Bảo vệ hệ thống điện – chống quá tải trạm biến áp

EMS theo dõi liên tục tải tổng và đảm bảo:

• Không vượt công suất trạm biến áp

• Hạn chế quá tải cục bộ

• Ổn định vận hành cho các nhà máy có tải khởi động lớn

6.3 Giám sát toàn diện

• Điện áp – dòng điện từng cell

• Trạng thái PCS

• Hoạt động BMS

• Báo lỗi – nhật ký sự kiện – lịch sử 1 năm

• Điều khiển từ xa qua nền tảng đám mây

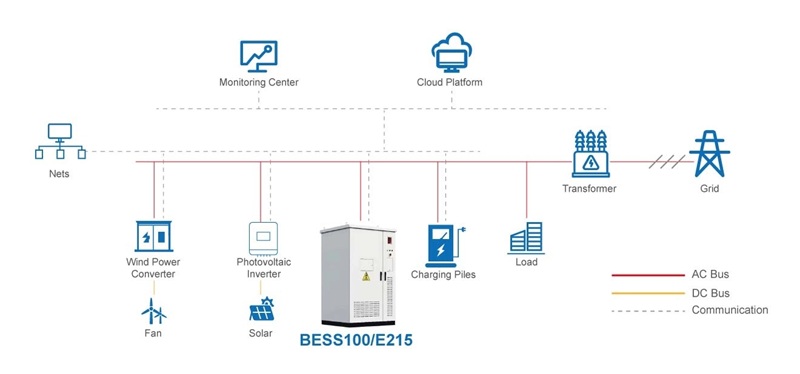

7. Ứng dụng thực tế của hệ thống BESS100/E215

7.1 Nhà máy sản xuất

• Giảm chi phí điện giờ cao điểm

• Ổn định nguồn khi có máy móc công suất lớn

• Tạo nguồn dự phòng khi mất điện

7.2 Trạm sạc xe điện

• Phù hợp cho trạm sạc DC 60–120kW

• Giảm chi phí nâng cấp trạm biến áp

• Hỗ trợ các khu vực lưới điện yếu

7.3 Trung tâm thương mại – tòa nhà

• Kết hợp điện mặt trời

• Chống phát ngược EVN

• Giảm tiền phạt vượt công suất

7.4 Kho lạnh – trung tâm dữ liệu – bệnh viện

• Đảm bảo nguồn liên tục

• Độ ổn định cao

• An toàn tuyệt đối nhờ công nghệ bán rắn

8. Lợi ích khi đầu tư hệ thống lưu trữ năng lượng BESS100/E215

• An toàn cao nhất trong phân khúc

• Thiết kế gọn – dễ lắp đặt – vận hành đơn giản

• Hiệu suất cao – tuổi thọ dài

• Tối ưu chi phí điện cho doanh nghiệp

• Hỗ trợ mở rộng công suất trạm sạc mà không cần nâng trạm biến áp

9. Nhà cung cấp chính thức

Nhà cung cấp – triển khai tại Việt Nam

• Tân Phát Etek / Tân Phát Sài Gòn – đối tác tư vấn giải pháp ESS –
